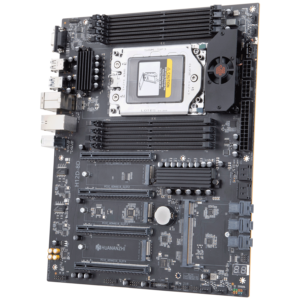

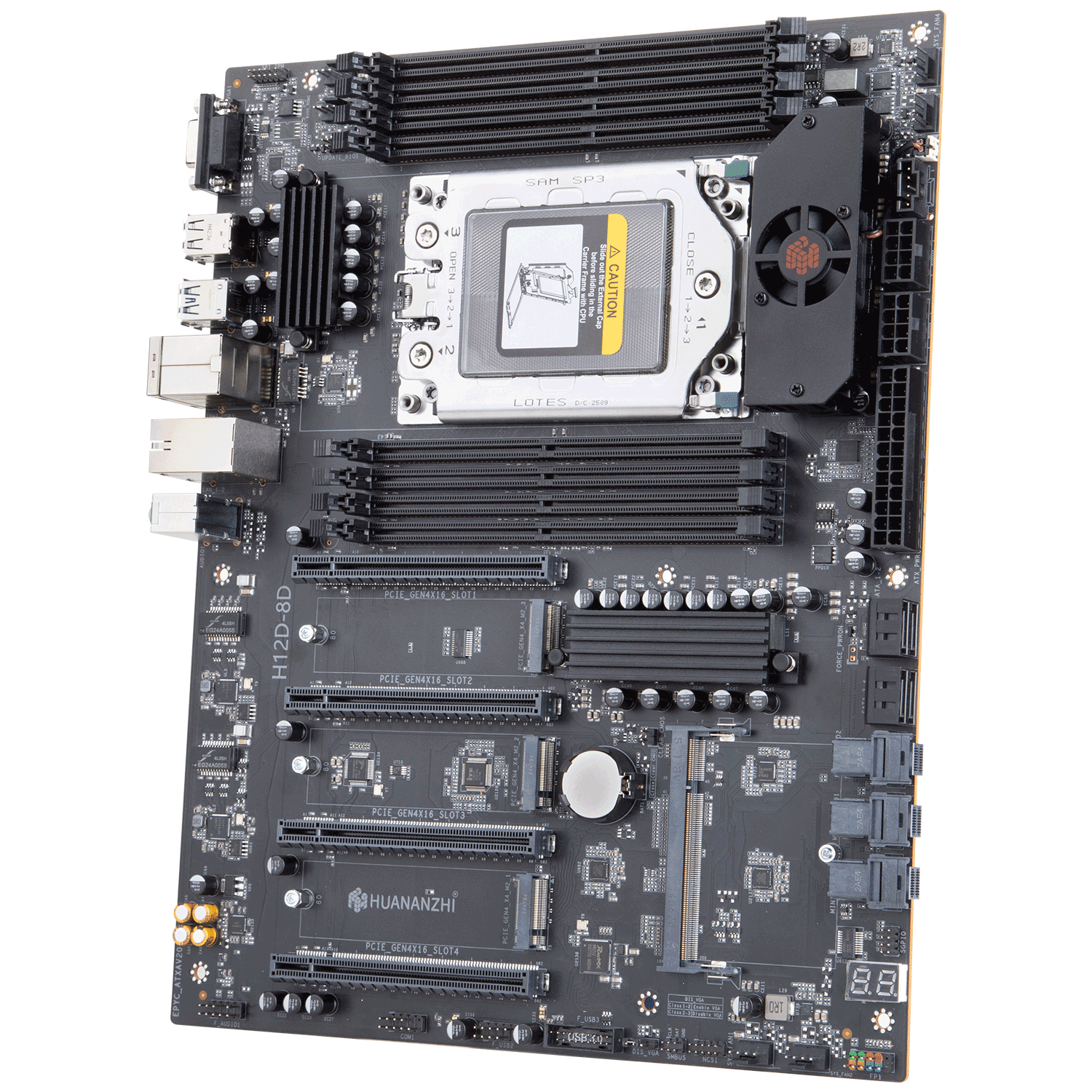

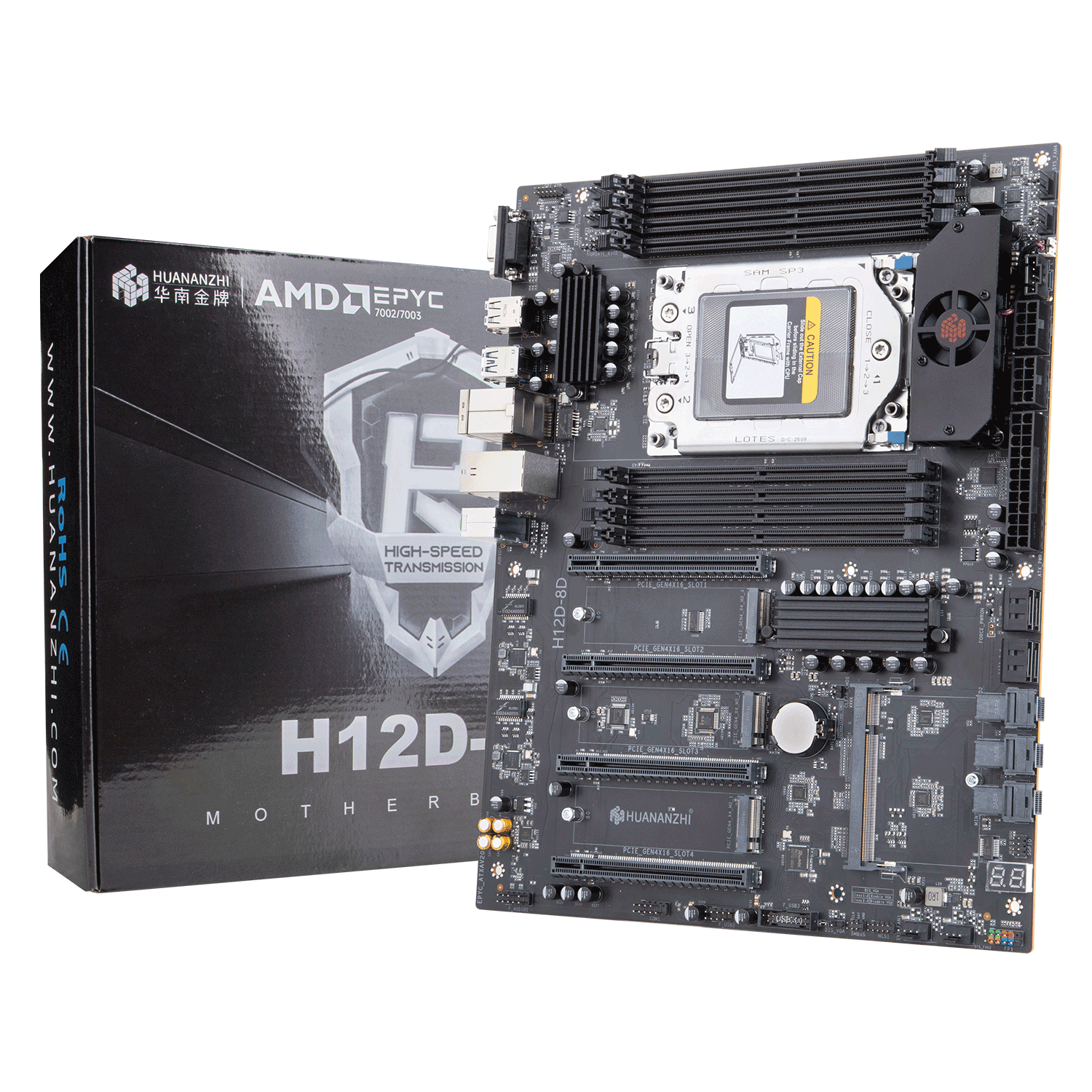

Mainboard HUANANZHI H12D-8D

Hỗ trợ bộ xử lý nền tảng AMD EPYC Hỗ trợ bộ xử lý AMD EPYC 7002 (Rome) 7003 (Milan) series
8 khe cắm bộ nhớ DDR4
Hỗ trợ bộ nhớ DIMM DDR4 3200/2933/2666/2400/2133MHz tám kênh (tùy thuộc vào CPU) hỗ trợ tối đa 2TB
4 khe cắm PCI Express3.0/4.0×16
3 M.2 2280 NVME PCIEX4 3.0/4.0
2 Intel I226V 2.5G 1 Cổng quản lý từ xa IPMI (yêu cầu mô-đun BMC để sử dụng) Realtek RTL8201F

Bảo hành : 12 tháng
Mô hình sản phẩm
HUANANZHI H12D-8D
Phiên bản sản phẩm
Phiên bản 1.0
Bộ vi mạch
Không có
Chân CPU
Hỗ trợ bộ xử lý nền tảng AMD EPYC Hỗ trợ bộ xử lý AMD EPYC 7002 (Rome) 7003 (Milan)
Khe cắm bộ nhớ
8 khe cắm bộ nhớ DDR4
Tiêu chuẩn bộ nhớ
Hỗ trợ bộ nhớ DIMM DDR4 3200/2933/2666/2400/2133MHz tám kênh (tùy thuộc vào CPU) và hỗ trợ lên đến 2TB
Giao diện lưu trữ
4 giao diện ổ cứng SATA3.0 6Gbps 3 SFF-8643 hỗ trợ mở rộng 12 ổ cứng SATA3.0 6Gbps hoặc 3 ổ cứng PCIE3.0/4.0 x4 U.2
Khe cắm mở rộng
4 khe cắm PCI Express 3.0/4.0×16
Giao diện mở rộng
3 x M.2 2280 NVME PCI Express 3.0/4.0 x16
Card âm thanh tích hợp CJC6811A
NIC trên bo mạch
2 Intel I266V 2.5G 1 cổng quản lý từ xa IPMI (phải trang bị module BMC để sử dụng) Realtek RTL8201F
Giao diện nguồn 24PIN+8PIN+8PIN
Chân quạt
6 chân FAN, CPU_FAN1 SYS_FAN có thể được thiết lập thông qua điều chỉnh kiểm soát nhiệt độ BIOS SYS_FAN1-SYS_FAN4 cần được điều chỉnh thông qua giao diện quản lý BMC
Các pha cung cấp điện
Nguồn điện 9+5 pha 60A DR MOS bố trí nguồn điện nâng cao
Lớp PCB
Tầng 14
Thông số kỹ thuật của bo mạch chủ
Loại bo mạch chủ ATX 305*245MM
Đầu nối bảng điều khiển phía sau
4 cổng USB3.2 Gen1 2 cổng USB2.0 3 cổng mạng RJ45 1 cổng âm thanh 2 lỗ 1 cổng VGA ( yêu cầu sử dụng module BMC )
Giao diện bảng điều khiển phía trước
1 bộ chân USB3.2 Gen1 1 bộ chân USB2.0 1 bộ chân âm thanh 1 bộ chân COM 1 bộ chân SMBUS 1 bộ chân NCSI 1 bộ chân khởi động lại máy thẻ 1 bộ chân PMBus 1 bộ chân MB_BIOS 1 thẻ chẩn đoán DE_BUG
Thiết bị đầu cuối quản lý
Mô-đun tùy chọn AS[EED AST2500 (BMC) độc lập hỗ trợ IPMI2.0
Hệ thống hỗ trợ Hệ điều hành Windows/Linux
BIOS BIOS UEFI của AMI
danh sách đóng gói 1/Bo mạch chủ, 2/Cáp dữ liệu ổ cứng SATA, 1/Vách ngăn IO, 1/Sách hướng dẫn
